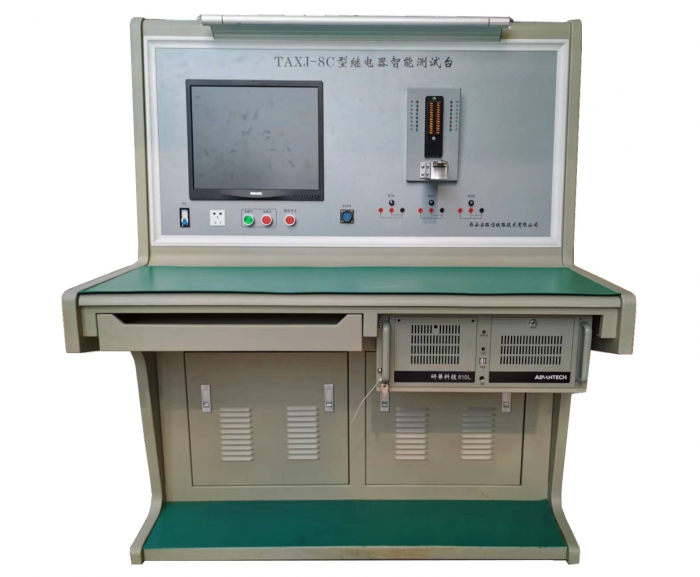

继电器检修测试台
更新时间:2022-05-06 15:10:47    点击:131次

技术指标

  1. 测试项目

       共分5大类,15种测试项目:

    • 电气特性

      释放值、工作值

      反向工作值、反向不工作值

      正向转级值,反向转极值、临界不转极值

    • 线圈参数

      前圈电阻

      后圈电阻

    • 接点特性

      接点电阻

    • 时间特性

      缓放时间,缓吸时间

      脉冲宽度及脉冲间隔

    • 动态特性

       频率分别为1HZ、2.5HZ、5HZ,幅值电压分别为5V、12V、24V、的方波信号时,继电器的动态特性。



  2. 测试项目及精度

    • 接点电阻              0-2Ω±0.5%±1d

    • 线圈电阻              0-20KΩ±0.5%±1d:

    • 直流电压              0-300V±0.5%±1d

    • 直流电流              0-20A±0.5%±1d:

    • 交流电压              0-300V±1.0%±1d

    • 交流电流              0-20A±1.0%±1d

    • 时间测试              0.001秒±1d

    • 输出频率              1HZ、2.5HZ、5HZ、± 0.01%

    • 接点齐度               0-10mm±  0.001mm

    • 接点间隙               0-20mm±  0.001mm

    • 托片间隙               0-10mm±  0.001mm

  3. 测试继电器的品种型号

序号

产品名称

            规格型号

备   注

安全型继电器

1

无极加强接点继电器

JWJXC-480、JWJXC-160、JWJXC-135/135



2

无极缓放继电器

JWXC-H340、JWXC-H1200、JWXC-H600、JWXC-500/H300、JWXC-H850、JWXC-H310



3

无极继电器

JWXC-1000、JWXC-1700、JWXC-2000、JWXC-2.3、JWXC-7、JWXC-370/480



4

无极加强接点缓放继电器

JWJXC-H125/0.13、JWJXC-H125/0.44、JWJXC-H80/0.06、JWJXC-H120/0.17、JWJXC-H125/80



5

整流继电器

JZXC-480、JZXC-0.14、JZXC-H156、JZXC-H62、JZXC-H18、JZXC-H16/16 JZXC-480F、JZXC-H0.14/0.14、JZXC-H18F



6

有极继电器

JYXC-660、JYXC-270



7

有极加强接点继电器

JYJXC-135/220、JYJXC-220/220、JYJXC-3000、JYJXC-X135/220



8

偏极继电器

JPXC-1000



10

单闭磁继电器

JDBXC-550/550、JDBXC-1500



7

时间继电器

JSBXC-850、JSBXC-820、JSBXC1-850

JSDXC-850、JSBXC1-870B01



电源屏继电器

1

电源屏无极加强接点继电器

JWJXC-100、JWJXC-440、JWJXC-6800、JWJXC-7200



2

电源屏整流继电器

JZXC-20000



3

电源屏整流加强接点继电器

JZJXC-6800、JZJXC-7200



4

交流继电器

JJJC、JJJC1、JJJC3、JJJC4、JJJC5、JJC



灯丝转换继电器

JZSJC、 JZCJ、JJXC-15



动态继电器

序号

产品名称

            规格型号

备   注

1

单门驱动

JAC-1000、JDXC-1000、JDXC-1700



2

双门驱动

JARC-1000、JSDXC-1700、JSDXC1-1700、JSDXC2-1700、JSDPC-820、JSDPC-1000

JAHC-1000



3

动态驱动单元

DTB-4、DS6-DTH2



电码化器材

1

传输继电器

JCZC3-150、JCZC5-140



2

发码继电器

FJ-1、FJ-4
