本产品采用定制4倍变焦功能的进口高精度激光测距仪与伸缩轨距杆及微调水平云台相结合全新设计结构，测量基准符合铁标信号限界规范的技术要求。
l 特点：
1、一键自动测量，无需换算，操作简单实用。
2、测试精度高，测试误差范围为±1mm。
3、以轨面和两轨中心为测量基准点
4、可任意角度进行定点测量，可测接触网与高柱信号机之间两点直线距离。
5、可测量信号设备至轨道中心线的水平限界距离。
6、防抖动测量功能可提高测量准确性。
7、测量仪在两轨面间接触端采用两级绝缘防护，绝缘电阻大于500MΩ
测量方法：

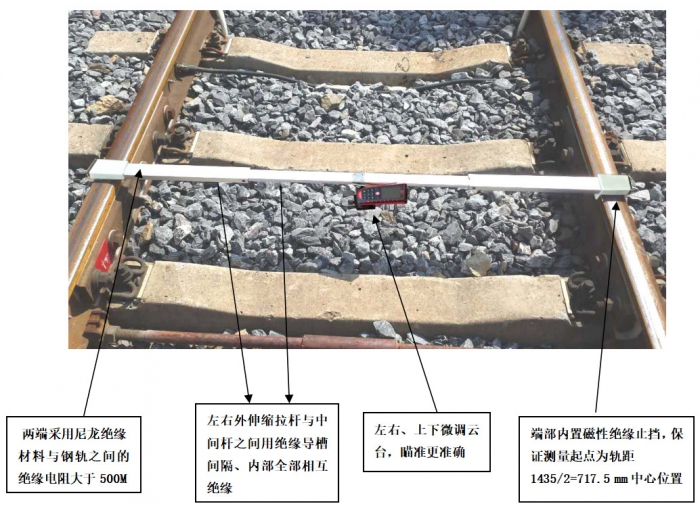

1. 将仪器测量杆放置在两轨面上方，一端卡在轨面内侧，测量仪基准点将自动位于两轨中心点即（1435/2=717.5 mm）处，并与轨面为同一平面。
2. 测量时通过转动激光测距仪激光投射或4倍变焦瞄准线的仰角，使光点或瞄准线对准被测信号设备外沿，然后触按一下激光测距仪上的防抖测试键，5秒后仪器屏幕上将显示被测点距两轨中心的X方向距离（水平）和Y方向距离（垂直），其中X值即为该信号设备的实际限界值。
|
